Um sistema de ar comprimido eficiente vai muito além da escolha de um bom compressor. Para garantir ar seco, limpo e confiável, especialmente em aplicações críticas como hospitais, indústrias alimentícias ou farmacêuticas, é fundamental projetar corretamente a integração entre secador, filtros e tanques.
Quando o sistema está mal dimensionado ou mal instalado, os principais sintomas são:
- Umidade no ponto de uso
- Contaminação por óleo ou partículas
- Quedas de pressão
- Danos a equipamentos e instrumentos
- Consumo excessivo de energia
Veja como montar um sistema otimizado e seguro:
1. Compressor de ar
É o início de tudo. O ar gerado pelo compressor contém:
- Água (vapor)
- Óleo (em sistemas lubrificados)
- Partículas sólidas
Por isso, ele nunca deve ir direto para a rede sem tratamento
2. Pré-filtro coalescente
Colocado antes do secador, ele remove:
- Óleo em forma de aerossol
- Partículas sólidas
- Parte da umidade condensada
*Ele protege o secador e aumenta a vida útil do dessecante / adsorvente.
3. Secador por adsorção
Responsável por remover o vapor d’água, reduzindo o ponto de orvalho até -40 °C ou mais, ideal para aplicações críticas.
4. Pós-filtro particulado
Instalado após o secador, ele remove:
- Traços de dessecante (pó fino)
- Partículas remanescentes
*Evita contaminação da rede de a
5. Tanque pulmão
Pode ser instalado antes e/ou depois do secador:
- Antes: absorve picos de pressão, gerando maior estabilidade de fluxo de ar e melhora a eficiência da purga de condensados.
- Depois: estabiliza a pressão da rede de distribuição e evita oscilações na rede
*Um bom tanque reduz ciclos do compressor e melhora a vida útil de todo o sistema.
6. Filtro bacteriológico (opcional)
Indispensável em aplicações hospitalares, odontológicas e alimentícias. Ele garante que o ar esteja livre de microrganismos, pronto para contato direto com pacientes, alimentos ou processos estéreis.

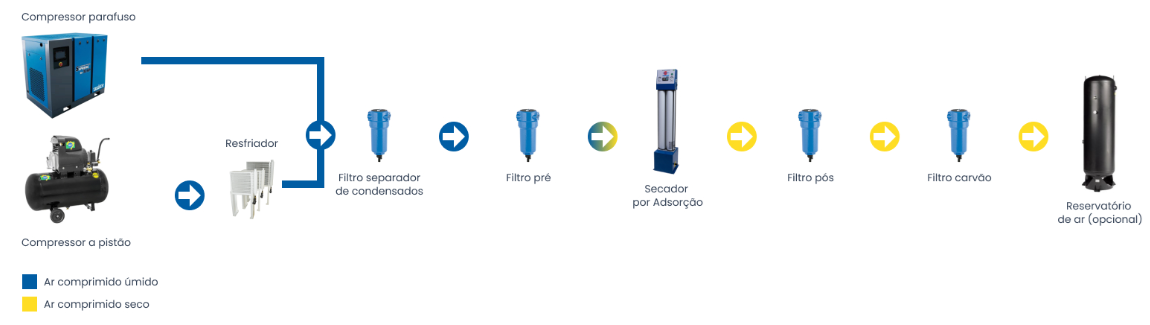

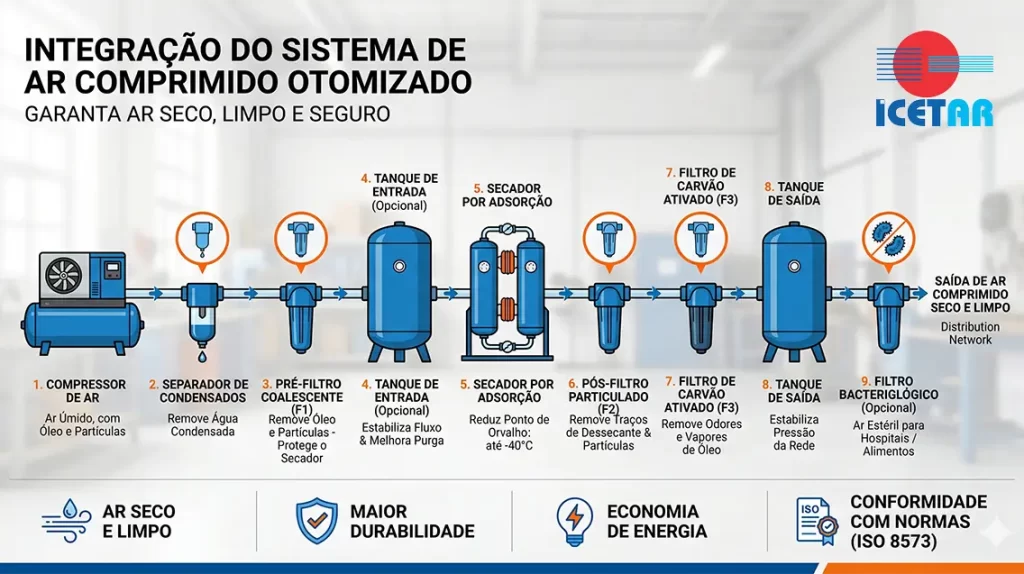

Resumo do fluxograma ideal:
Compressor ➡️ Separador de condensados ➡️Pré-filtro ➡️ Tanque (opcional) ➡️ Secador por adsorção ➡️ Pós-filtro ➡️ Filtro absorvedor a carvão ➡️ Tanque de saída ➡️ Rede de distribuição
Benefícios de um sistema bem integrado:
- Ar seco, limpo e seguro
- Menor manutenção dos equipamentos
- Economia de energia
- Conformidade com normas técnicas (ex: ISO 8573, ANVISA)
- Maior durabilidade do sistema
Se você quer garantir o melhor desempenho do seu sistema de ar comprimido, a ICETAR oferece produtos e consultoria técnica personalizada para seu projeto.
*Entre em contato com nossos engenheiros!
