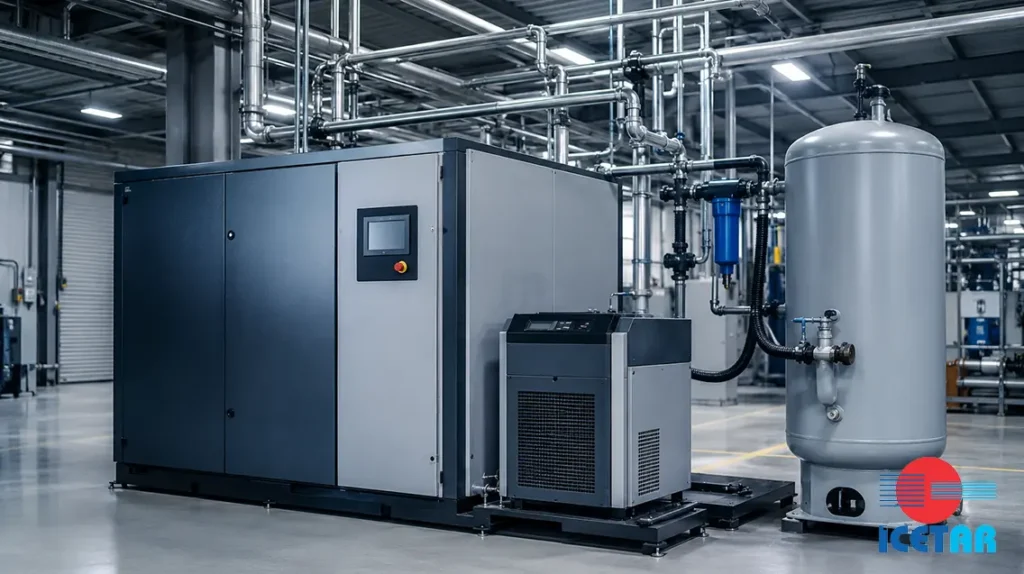

Um sistema de ar comprimido industrial reúne compressor, tratamento de ar (secador e filtros), reservatório e rede de distribuição para fornecer ar sob pressão a máquinas, ferramentas e processos de produção. Na prática, é a “quarta utilidade” de uma fábrica, ao lado de energia elétrica, água e gás — e falhas em qualquer um dos seus componentes afetam diretamente a linha de produção.
Este guia explica como cada componente funciona, como eles se conectam, quais normas regem a qualidade do ar gerado e o que considerar ao projetar, comprar ou otimizar um sistema. Ao longo do texto, indicamos os pontos que merecem um artigo próprio (compressores, secadores, filtros, vácuo), para quem quiser aprofundar um tema específico.
O que compõe um sistema de ar comprimido industrial
Um sistema completo tem cinco blocos funcionais. Cada um resolve um problema diferente, e a ausência ou o subdimensionamento de qualquer um deles compromete o sistema inteiro.
1. Compressor
O compressor é o ponto de partida: ele aspira ar atmosférico e o comprime, elevando sua pressão. Os tipos mais usados na indústria brasileira são o compressor de parafuso (rotativo, para uso contínuo) e o compressor de pistão (alternativo, indicado para demandas intermitentes e volumes menores). Existem também compressores centrífugos e scroll, usados em aplicações específicas de alta vazão ou alta pureza.
Uma segunda classificação, tão relevante quanto o tipo mecânico, separa compressores lubrificados (com óleo no elemento de compressão) dos isentos de óleo (oil-free). Essa escolha determina o nível de contaminação do ar na saída do compressor e, por consequência, o quanto o sistema de tratamento downstream precisa fazer.
2. Secador de ar
Ar atmosférico carrega vapor d’água. Ao ser comprimido, esse vapor se concentra e condensa dentro da rede de tubulação, gerando corrosão, falhas em válvulas pneumáticas e contaminação de produtos sensíveis à umidade. O secador remove esse vapor antes que ele chegue aos pontos de uso.
Os dois tipos dominantes são o secador refrigerativo, que resfria o ar para condensar e drenar a umidade (ponto de orvalho típico entre 3°C e 10°C), e o secador por adsorção (dessecante), que usa um material dessecante para atingir pontos de orvalho bem mais baixos, necessários em aplicações críticas como pintura, farmacêutica ou instrumentação de precisão.
3. Filtros
Mesmo depois do secador, o ar carrega partículas sólidas, aerossóis de óleo residual (em sistemas lubrificados) e, em alguns casos, contaminação microbiológica. Os filtros coalescentes removem óleo e água em estado de aerossol; filtros de partículas retêm sólidos; filtros de carvão ativado eliminam odores e vapores de óleo; filtros bacteriológicos são reservados a aplicações que exigem ar respirável ou estéril, como uso médico e laboratorial.
4. Reservatório (pulmão de ar)
O reservatório amortece as variações de demanda, reduz o número de partidas e paradas do compressor (protegendo o motor) e serve de ponto de decantação inicial de condensado. Seu dimensionamento depende do perfil de consumo da fábrica, não é um item genérico.
5. Rede de distribuição
A tubulação leva o ar comprimido do compressor até os pontos de uso. Diâmetro insuficiente, número excessivo de curvas e vazamentos não tratados geram queda de pressão e desperdício de energia — um tema que já cobrimos em detalhe no artigo sobre dimensionamento de tubulação de ar comprimido.
Como o ar se move pelo sistema, do compressor ao ponto de uso
O fluxo típico segue esta sequência: o compressor aspira e comprime o ar; o ar passa por um pós-resfriador, que remove parte da umidade por queda de temperatura; segue para o reservatório, onde decanta condensado grosso; entra no secador, que remove a umidade residual até o ponto de orvalho especificado; passa pelos filtros, que retêm partículas e óleo; e só então chega à rede de distribuição e aos pontos de consumo.
Pular uma etapa dessa sequência, por exemplo, instalar filtros antes do secador em vez de depois, ou dimensionar o secador para uma vazão menor que a do compressor, compromete a qualidade final do ar e reduz a vida útil dos equipamentos a jusante.
Qualidade do ar comprimido: a norma ISO 8573
A norma ISO 8573 classifica a qualidade do ar comprimido por três parâmetros: partículas sólidas, teor de umidade (ponto de orvalho) e concentração de óleo. Cada parâmetro recebe uma classe numérica, e a combinação das três define a classe geral exigida pela aplicação.
Aplicações alimentícias, farmacêuticas e de pintura de alta qualidade normalmente exigem classes mais rigorosas (ar com baixíssimo teor de óleo e ponto de orvalho baixo). Uso geral em ferramentas pneumáticas tolera classes mais permissivas. Definir a classe de ar necessária é o primeiro passo para especificar corretamente compressor, secador e filtros — especificar abaixo do necessário gera retrabalho e perdas; especificar acima gera custo de energia desnecessário.
Aplicações do ar comprimido na indústria
O ar comprimido movimenta atuadores pneumáticos, ferramentas de montagem, sistemas de embalagem, pintura industrial, jateamento, instrumentação de controle e processos de sopro em moldagem plástica, entre outros usos. Setores como alimentício, farmacêutico e hospitalar têm exigências de pureza específicas, tratadas com mais detalhe em normas próprias e em artigos dedicados a cada segmento.
Sistemas de vácuo: o outro lado da mesma engenharia
Vácuo e ar comprimido são tecnologias irmãs: enquanto o compressor eleva a pressão, a bomba de vácuo a reduz abaixo da atmosférica. Centrais de vácuo industrial e bombas de vácuo (de palhetas, de anel líquido, dry/secas, entre outras) atendem processos como envase a vácuo, fixação de peças, secagem, odontologia e laboratórios. A escolha entre bomba seca (oil-free) e úmida segue lógica parecida com a do compressor: pureza exigida pelo processo determina a tecnologia.
Como dimensionar e especificar um sistema de ar comprimido
Cinco perguntas orientam o dimensionamento correto:
Qual é a vazão necessária? Soma do consumo de todos os equipamentos pneumáticos, com margem para expansão futura e para perdas por vazamento (que devem ser monitoradas e corrigidas, não apenas compensadas com um compressor maior).
Qual pressão de trabalho os equipamentos exigem? A pressão de projeto do sistema deve atender ao ponto de uso mais exigente, sem gerar excesso de pressão nos demais (excesso de pressão é desperdício de energia).
Qual classe de ar (ISO 8573) o processo exige? Define secador e filtros necessários.
Qual o perfil de consumo ao longo do dia? Demanda constante favorece compressores de velocidade fixa; demanda variável favorece compressores com variador de velocidade (VSD), que ajustam a produção de ar à demanda real e reduzem consumo de energia.
Qual a distância entre o compressor e os pontos de uso? Define diâmetro de tubulação e necessidade de reservatórios secundários.
Erros comuns no dimensionamento e na operação
Alguns problemas se repetem em auditorias de sistemas de ar comprimido industrial, independentemente do porte da planta.
Compressor superdimensionado. Comprar um compressor maior “para garantir margem” parece uma decisão segura, mas compressores operando abaixo da capacidade nominal por longos períodos perdem eficiência e aumentam o desgaste por ciclos frequentes de carga e alívio. O dimensionamento correto parte do consumo real medido, não de uma estimativa genérica.
Secador subdimensionado para a vazão do compressor. Quando o secador não acompanha a vazão máxima do compressor, parte do ar passa por ele sem o tempo de residência necessário para atingir o ponto de orvalho especificado. O resultado é umidade residual na rede, mesmo com o secador funcionando corretamente.
Filtros sem troca programada. Elementos filtrantes saturados aumentam a queda de pressão no sistema, forçando o compressor a trabalhar mais para entregar a mesma pressão nos pontos de uso. Esse efeito é gradual e passa despercebido até aparecer na conta de energia.
Vazamentos não monitorados. Em plantas sem programa de detecção de vazamentos, é comum que uma parcela relevante do ar comprimido produzido escape na rede antes de chegar aos pontos de uso. Diagnóstico ultrassônico periódico e manutenção preventiva da tubulação reduzem essa perda.
Rede subdimensionada após expansão da fábrica. Sistemas projetados para uma configuração de planta continuam em uso depois que novos equipamentos pneumáticos são adicionados, gerando queda de pressão nos pontos mais distantes. Toda expansão de linha de produção deveria incluir uma revisão da capacidade do sistema de ar comprimido.
Manutenção preventiva: o que verificar e com que frequência
Um programa de manutenção preventiva reduz paradas não planejadas e mantém a eficiência energética do sistema ao longo do tempo. Os pontos de verificação mais relevantes incluem:
- Nível de óleo e condição do óleo lubrificante (compressores lubrificados), conforme especificação do fabricante do equipamento.
- Estado dos elementos filtrantes e substituição conforme indicação de queda de pressão ou intervalo do fabricante.
- Purgadores de condensado, verificando funcionamento correto e ausência de entupimento.
- Ponto de orvalho na saída do secador, para confirmar que a classe de ar especificada continua sendo entregue.
- Vedações e conexões da rede de distribuição, para identificar vazamentos antes que se tornem significativos.
Intervalos específicos de manutenção variam conforme o modelo do equipamento e as condições de operação da planta. Para um plano de manutenção ajustado ao seu sistema, o caminho mais confiável é uma análise personalizada com um especialista, não uma tabela genérica de intervalos.
Perguntas frequentes
O que é um sistema de ar comprimido industrial? É o conjunto de compressor, secador, filtros, reservatório e rede de tubulação que gera, trata e distribui ar sob pressão para uso em máquinas e processos de uma planta industrial.
Qual a diferença entre compressor de parafuso e de pistão? O compressor de parafuso opera de forma contínua e rotativa, indicado para demanda constante e alta. O compressor de pistão trabalha em ciclos alternados, indicado para demandas menores ou intermitentes. Tratamos essa comparação em detalhe no artigo sobre compressor de parafuso vs pistão.
Por que o ar comprimido precisa de secador e filtros? Porque o ar atmosférico comprimido carrega umidade, partículas e, em sistemas lubrificados, aerossóis de óleo. Sem tratamento, esses contaminantes corroem tubulações, danificam válvulas pneumáticas e comprometem produtos sensíveis à umidade ou à contaminação.
O que define a classe de ar ISO 8573 necessária para minha aplicação? O processo produtivo. Aplicações alimentícias, farmacêuticas e de pintura de precisão exigem classes rigorosas de partículas, umidade e óleo. Uso geral em ferramentas pneumáticas tolera classes mais permissivas.
Como reduzir o consumo de energia de um sistema de ar comprimido? Corrigindo vazamentos na rede, dimensionando corretamente compressor e tubulação, usando compressores com variador de velocidade quando o consumo é variável, e mantendo secadores e filtros em boas condições (filtros saturados aumentam a queda de pressão e o consumo do compressor).
Próximos passos
Este guia cobre a visão geral do sistema. Para aprofundar cada componente, veja os artigos sobre compressores de ar, secadores de ar comprimido, filtros para ar comprimido e vácuo e bombas de vácuo.
Cada planta tem um perfil de consumo, pressão de trabalho e exigência de pureza diferentes. Se você está dimensionando um sistema novo ou revisando um existente, fale com nossos especialistas para uma análise personalizada do seu caso.
