O ar que sai do compressor não está pronto para uso. Ele carrega vapor d’água, partículas, óleo e, dependendo da instalação, microrganismos e odores, e tudo isso segue pela rede até válvulas, atuadores, ferramentas e produtos. O tratamento de ar comprimido é a etapa que separa esse ar bruto do ar que o processo realmente exige, e a diferença aparece em paradas de linha, corrosão de tubulação, produto rejeitado e manutenção corretiva. É a segunda metade do sistema de ar comprimido industrial: o compressor gera, o tratamento entrega na especificação.
O que contamina o ar comprimido
Todo ar comprimido nasce contaminado, porque o compressor aspira o ar do ambiente e o concentra. Cinco contaminantes concentram a maior parte dos problemas:
Água. O ar atmosférico contém vapor d’água. Ao ser comprimido e resfriado, esse vapor condensa dentro da rede. É o contaminante mais frequente e o que mais danifica: corrosão interna da tubulação, falha de válvulas pneumáticas, congelamento em pontos de expansão e proliferação de microrganismos.
Óleo. Em compressores lubrificados, parte do óleo chega ao ar na forma de aerossol e vapor. Mesmo em compressores isentos de óleo, o ar ambiente aspirado pode trazer hidrocarbonetos, o que pode justificar filtragem com carvão ativado em aplicações sensíveis.
Partículas sólidas. Poeira aspirada junto com o ar, resíduos de desgaste do compressor e ferrugem desprendida da própria tubulação.
Microrganismos. Umidade e calor favorecem bactérias e fungos na rede, o que preocupa aplicações alimentícias, farmacêuticas, médicas e odontológicas.
Odores e vapores. Vapores de óleo e outros compostos que passam pelos filtros convencionais e afetam produtos sensíveis a cheiro.

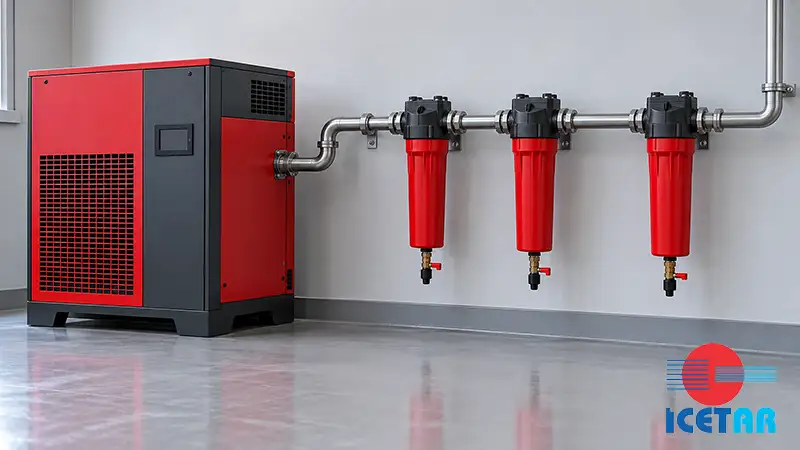

A linha de tratamento, do compressor ao ponto de uso
A ordem dos equipamentos importa tanto quanto a escolha deles. Uma linha completa segue esta sequência:
1. Pós-resfriador e separador de condensado. Logo na saída do compressor, o ar ainda está quente e saturado de umidade. O pós-resfriador baixa a temperatura, e o separador retém a água líquida que se forma. Essa primeira etapa remove uma parte expressiva do condensado antes de qualquer equipamento mais sensível.
2. Reservatório. Amortece variações de demanda e permite que mais condensado decante antes do secador.
3. Pré-filtro coalescente. Retém óleo líquido, aerossóis e partículas grosseiras. Antes de um secador por adsorção, ele é indispensável: óleo que chega ao dessecante o contamina e reduz sua capacidade de adsorção.
4. Secador. Remove o vapor d’água que o resfriamento não eliminou, levando o ar ao ponto de orvalho exigido pelo processo.
5. Filtros de acabamento. Depois do secador entram os filtros que definem a pureza final: filtro de partículas (que, após um secador por adsorção, também retém o pó fino liberado pelo dessecante), coalescente de alta eficiência e, quando necessário, carvão ativado.
6. Purgadores. Em cada ponto onde se acumula condensado, o dreno precisa funcionar. Um purgador travado devolve água à rede e anula o trabalho das etapas anteriores.
Esse conjunto funciona como um sistema, não como uma lista de compras. Para o detalhe de como secador, filtros e tanque se conectam, veja o artigo sobre integração do secador com filtros e tanques.
Quando o compressor é isento de óleo
O compressor isento de óleo não introduz óleo no ar, então a filtragem coalescente voltada à remoção do óleo do compressor pode ser dispensada. O resto da linha continua: umidade e partículas vêm do ar ambiente, não do compressor, e por isso secador e filtro de partículas permanecem essenciais. O pré-filtro deixa de proteger o dessecante contra óleo, mas ainda o protege contra água líquida e poeira. Em aplicações sensíveis, os hidrocarbonetos presentes no ar aspirado podem justificar um filtro de carvão ativado, conforme a classe exigida pelo processo.
Secadores: refrigerativo ou por adsorção
O secador é a peça central do tratamento, e a escolha entre as duas tecnologias principais depende de uma pergunta: qual ponto de orvalho o processo exige?
O secador refrigerativo resfria o ar até perto de 3 °C, condensa a umidade e a drena. É a solução usual para aplicações industriais gerais, com bom custo-benefício e consumo de energia contido. Seu limite é físico: não vai abaixo do ponto em que a água congelaria dentro do trocador.
O secador por adsorção faz o ar atravessar um leito de dessecante que retém o vapor d’água, e alcança pontos de orvalho bem mais baixos, na faixa de -40 °C ou menos. É a tecnologia indicada para ar de instrumentação, pintura de precisão, farmacêutica, ar medicinal e redes expostas a temperaturas baixas, onde condensar água na tubulação não é aceitável. A escolha do material dessecante tem influência direta no desempenho, tema tratado em tipos de dessecantes.
Para a comparação aprofundada entre as duas tecnologias, veja qual secador de ar comprimido usar: adsorção ou refrigeração. E para entender por que o ponto de orvalho é o número que decide a especificação, leia ponto de orvalho do ar comprimido.
Filtros: cada tipo remove um contaminante
O erro mais comum em tratamento de ar comprimido é supor que “ter filtro” resolve tudo. Cada filtro tem uma função específica:
Filtro de partículas retém sólidos por ação mecânica e protege os elementos a jusante.
Filtro coalescente remove óleo em estado líquido e aerossol, além de névoa de água. Funciona pela aglutinação das gotículas no meio filtrante, que escorrem e são drenadas. O funcionamento está detalhado em filtro coalescente: o que é e para que serve.
Filtro de carvão ativado adsorve vapores de óleo e odores que o coalescente não alcança. Entra sempre depois dele. A lógica de cada um e a ordem correta de instalação estão em filtro de carvão ativado e filtro de partículas.
Filtro bacteriológico é projetado para reter bactérias e é reservado a aplicações que exigem ar estéril ou respirável, como ar medicinal, laboratórios e processos farmacêuticos. Por ser o último estágio de proteção, ele entra depois de todo o restante do tratamento e o mais perto possível do ponto de uso, porque depende de ar já seco, sem óleo e sem partículas. Instalado sozinho em uma rede mal tratada, ele perde vida útil rapidamente e não resolve o problema de origem.
ISO 8573: a linguagem comum do tratamento
A norma ISO 8573 transforma “ar limpo” em especificação objetiva, classificando o ar por partículas, umidade (ponto de orvalho) e óleo, cada um com sua classe. Na umidade, por exemplo, a classe 4 corresponde a um ponto de orvalho de +3 °C, que o secador refrigerativo atende, e a classe 2 corresponde a -40 °C, que exige adsorção.
É a norma que permite definir o tratamento pelo processo, e não pelo catálogo: primeiro se estabelece a classe exigida, depois se escolhem secador e filtros capazes de entregá-la. O artigo Norma ISO 8573: o que ela define e como aplicar na sua fábrica explica as três escalas e como usá-las.
Como definir o tratamento para cada aplicação
O nível de tratamento acompanha o risco que o ar representa para o processo:
Uso geral e ferramentas pneumáticas. Pós-resfriador, separador, secador refrigerativo e filtragem de partículas e coalescente costumam bastar.
Pintura, automação e instrumentação. Exigem ponto de orvalho mais baixo e ar isento de óleo e partículas. Em geral, secador por adsorção e filtros de acabamento.
Alimentício e farmacêutico. Ar em contato direto ou indireto com o produto pede baixa umidade, remoção de vapor de óleo e, em muitos casos, filtragem bacteriológica. Veja o tema em ar comprimido para indústria alimentícia.
Ar medicinal e odontológico. É a aplicação mais exigente, com requisitos de pureza próprios, tratada em central de ar comprimido medicinal.
Mapear o ponto de uso mais exigente evita dois erros opostos: tratar de menos e contaminar o processo, ou tratar de mais e pagar energia e manutenção por uma pureza que ninguém usa. Em plantas com demandas diferentes, uma rede secundária com tratamento adicional só nos pontos críticos costuma ser mais racional do que elevar o padrão da rede inteira.
Manutenção: onde o tratamento falha na prática
Um sistema de tratamento bem dimensionado perde qualidade quando a manutenção atrasa, e as falhas costumam ser silenciosas:
Elementos filtrantes saturados aumentam a queda de pressão e, em casos mais graves, deixam passar contaminante. O monitoramento por pressão diferencial mostra a hora certa da troca.
Purgadores travados devolvem condensado à rede sem nenhum alarme.
Dessecante degradado faz o secador por adsorção perder ponto de orvalho gradualmente.
Secador operando fora do projeto, com vazão acima da nominal ou temperatura de entrada elevada, deixa de entregar o ponto de orvalho para o qual foi especificado. Os 7 sinais de que seu secador de ar comprimido perdeu eficiência ajudam a identificar esse problema cedo.
O ponto em comum é que a degradação não aparece no compressor, e sim no produto, na válvula que trava ou na conta de manutenção. Medir o ponto de orvalho na saída do secador e a pressão diferencial nos filtros é o que transforma tratamento de ar comprimido em processo controlado.
Perguntas frequentes
O que é tratamento de ar comprimido? É o conjunto de equipamentos e etapas que remove água, óleo, partículas e outros contaminantes do ar gerado pelo compressor, entregando ar na qualidade exigida pelo processo.
Quais equipamentos fazem parte do tratamento de ar comprimido? Pós-resfriador, separador de condensado, reservatório, secador, filtros (partículas, coalescente, carvão ativado e bacteriológico, conforme a aplicação) e purgadores.
Qual a ordem correta dos equipamentos? Pós-resfriador e separador, reservatório, pré-filtro coalescente, secador, filtros de acabamento e purgadores nos pontos de acúmulo de condensado. Inverter a ordem reduz a vida útil dos elementos mais caros.
Preciso de secador refrigerativo ou por adsorção? Depende do ponto de orvalho exigido pelo processo. O refrigerativo atende a maior parte do uso industrial geral. A adsorção é necessária quando se exige ponto de orvalho bem mais baixo, ou quando a rede passa por locais frios.
Compressor isento de óleo dispensa o tratamento? Não dispensa, mas simplifica a linha. Ele elimina o óleo introduzido pelo compressor, então a filtragem coalescente para remover esse óleo pode ser dispensada. O ar continua carregando umidade e partículas do ambiente, e por isso secador e filtro de partículas continuam essenciais.
Quando usar filtro bacteriológico? Em aplicações que exigem ar estéril ou respirável, como ar medicinal, laboratórios e processos farmacêuticos. Ele deve ser o último estágio da linha, depois do secador e dos demais filtros, e instalado o mais perto possível do ponto de uso.
Defina o tratamento certo para a sua operação
O tratamento correto depende de quatro dados: a classe de ar que o processo exige, a vazão do sistema, as condições de temperatura da instalação e o estado atual dos equipamentos. Com eles, é possível dimensionar secador e filtros sem sobrar nem faltar. Conheça as linhas de secadores de ar comprimido, filtros para ar comprimido e vácuo e adsorventes da Icetar e fale com os especialistas para montar a linha de tratamento da sua planta.
